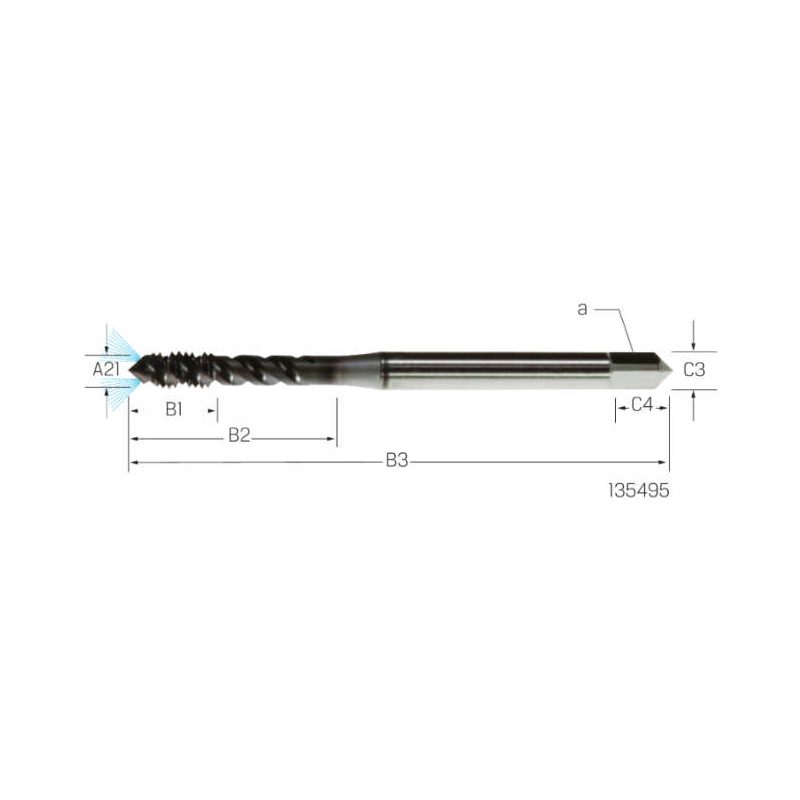

Maschinengewindebohrer PREMUS, HSSCo-PM, RSP50, TiCN
Abb.ä.
Artikel-Nr.: 135495 M10
108,40 €
zzgl. MwSt. / pro Stück
Produktbeschreibung
Ausführung 135485:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 50 Grad RSP
- aus pulvermetallurgischem HSS (PS55)
- TICN beschichtet
Ausführung 135490+135491:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 40 Grad RSP
- Hochleistungsschnellstahl mit Vanadiumanteil
- vaporisiert oder TiCN-beschichtet
- Toleranz 6G
Verwendung 135485+135490+135491:
Speziell für rostfreie Stähle.
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 50 Grad RSP
- aus pulvermetallurgischem HSS (PS55)
- TICN beschichtet
Ausführung 135490+135491:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 40 Grad RSP
- Hochleistungsschnellstahl mit Vanadiumanteil
- vaporisiert oder TiCN-beschichtet
- Toleranz 6G
Verwendung 135485+135490+135491:
Speziell für rostfreie Stähle.
Technische Daten
Materialeignung: | Edelstahl, Kunststoffe, Nichteisen, Stahl, Super |
Kühlschmierstoffeintritt [CNSC]: | Innere Kühlmittelzufuhr |
Schneidstoff : | HSS-E-PM |
Größe d2 mm: | 10 |
l3 mm: | 11 |
Anschnittform: | C |
Beschichtung [COATING]: | Beschichtet |
Baumaße: | DIN 13, DIN 371, DIN 376 ab M12 |
Drallwinkel (deg) [FHA]: | Drallwinkel 50°-13° |
Gewindetoleranz: | 6H |
Gewindegröße : | M10 |
Nutzlänge (mm) [LU] : | 39 |
l4 mm: | 39 |
Gewindetyp: | M |
Grund-/Durchgangsloch: | Grundloch |
Innenkühlung: | Mit |
Gewindesteigung: | M10 |
Toleranzfeld: | H6 |
[A21] Gewindenenndurchmesser metrisch: | M10 |
Kernlochdurchmesser mm: | 8.50 |
[A3] Gewindesteigung mm: | 1.5 |
Schneidrichtung: | rechts |
Norm des Gewindes: | DIN 13 |
Bohrungstyp: | Grundloch |
Norm des Gewindebohrers: | DIN 371, DIN 376 |
Rechtsspiralnut: | 50 |
Mit Kühlkanal: | true |
A22: | M10 |
[B3/B4/B5] Gesamtlänge mm: | 100 |
Zolltarifnummer: | 82074010 |
Beschichtung [H5/COATN]: | TiCN |
Flankenwinkel: | 60 |
Gewindenenndurchmesser: | M10 |
Marke: | PREMUS |
Material: | HSS-Co-PM |
Gewindeschneidteillänge mm: | 15.00 |
